ドイツの熱伝導シートでCPUを楽々冷却

ジュリー昨年12月に液体金属グリスの効果にビックリしたばかりですが、先週新製品が登場したとのこと。

パッケージ

テッシー4/3に登場の
親和産業LIQUID MetalPad+クリーニングセット
ですね。
製品そのものは2007年からありましたが、ドイツ製なのでこれまで入手しにくかったのです。







リンダなるほど、それで液体金属がどう変わったの?

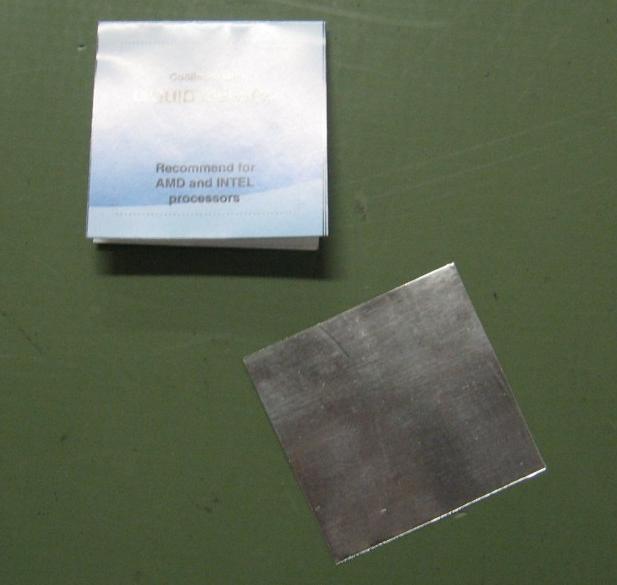

シート ジュリー百聞は一見にしかず。取り出したので見てみましょう。

リンダ銀色の折り紙?

テッシー見た目はそうですが、折り紙と比べると小さいですよ。

ジュリーじゃあ脂取り紙?

テッシーそもそも紙じゃないです。これは金属を薄く延ばした熱伝導シートです。

リンダなんだか板みたいね。

ジュリー板と言えば、最近は某ゲーム機の痩せる板を真っ先に思い浮かべる今日この頃。これを買って楽に痩せる計画を……。

リンダ板だけじゃ痩せないから。ちゃんと上にのって動こうね。

ジュリー今日もいい天気ですな。それよりこの熱伝導シートについて。

テッシー動く気なさそうですね……。

リンダまあ予想通り。で、このシートは前回の液体金属をそのまま固めてシートにした製品って事?

テッシーちょっと違う様です。液体金属の熱伝導率は82W/mKでしたが、このシートは126W/mKもありますし。

※前回の記事は こちら!


ジュリーなんと、あの液体金属より強力ですか。

リンダ逆にそこまで強力だと、侵食とかも激しそう?

テッシーところが、本製品はアルミ製クーラーでも使用可能なんですよ。

ジュリーそれは便利。

テッシーただし最初のセッティングにはコツが入ります。この辺は液体金属同様ですね。

リンダ侵食はしないけど、この製品も使用は自己責任でお願いしますね。

ジュリーではセッティング方法と冷却能力をチェックしてみましょう。
使用PCは、
マザーボード:MSI X58 Pro
CPU:Core i7 965 Extreme Edition
メモリ:A-Data PC3-10600 1GB×3
ビデオカード:Palit GTX 275 896MB (NE3TX275FT394)
です。



シート大 テッシー最初にシートをどうするかですが、Core i7用のリテールクーラーはCPUとの接触部分が丸く、またCPU全部に触れるほど広くないないので、このまま使うとはみ出ます。

シート切り取り ジュリーという訳で、1/4だけ使います。ちょうどいい感じ。

テッシーCPU上にシート、そしてクーラーを置いたら、シートがずれない様にすぐ固定しましょう。

ジュリーこれで終わり?

テッシーこのままでもグリスの役目は果たしますが、本領発揮しません。

リンダあまり冷えないって事?

テッシーそうです。一度シート部分を58℃以上にして、シートを溶かして隙間になじませる必要があります。

ジュリーその方法は?

テッシーそれはドライヤーを使って熱風を当てるか、もしくはファンを回転させずにPC起動して熱くするか、などですね。

リンダこの辺が自己責任の理由ね……。

負荷と計測 ジュリー自社製の計測ツールが付いているマザーボードなら、ファンを回さずに負荷をかける方法をオススメ。 この方法だと簡単に温度が上がるから、そのまま温度を見つつ、80℃になったら負荷終了、という方法で。

リンダなるほど。

ジュリー温度上げ過ぎを怖がる方もいると思いますが、現在のCPU仕様として、短時間なら80℃程度になっても壊れません。


テッシーチェック方法は、先日の製品レビュー「兜&刀3クーラー」と同じく、「Prime95」で負荷をかけ、マザーボードの付属ツールで計測します。X58 ProはMSI製なので「OverclockingCenter」ですね。


ジュリーチェック開始。低価格グリスと、溶かす前のシートも一緒に見てます。

  アイドル時 高負荷時
低価格グリス 31℃(1154回転) 70℃(2167回転)
シート溶かす前 33℃(1172回転) 64℃(2115回転)
シート溶かした後  30℃(1163回転) 58℃(2127回転)
※カッコ内はファン回転数

リンダ液体金属の実績があるから予想はしてたけど、今回もやっぱり冷えるわね。

ジュリーただ、熱伝導率が液体金属の1.5倍あるから、温度も15℃くらいは下がると思ったけど、そこまでは無理ですかな?

テッシーまあ、今回は環境も違いますし、それに熱伝導率が低価格グリスの60倍だからといって、60倍冷える訳じゃないです。 ただ、少なくとも液体金属と同等以上に冷えるのは間違いないと思います。

ジュリーですの。では計測も終わったので帰りましょう(素早くシートをゲット)。

リンダちょい待った。前回Phenom 9750の温度を見たんだから今回もよろしく。ちょうどここにPhenomII X4 940 Black Editionあるし。

ジュリー間違いなく冷えると思うから、もういいでしょ?

リンダ最近暖かいからってダレてないで、CPUの違いで冷え方に差があるかとかちゃんと見てね。

ジュリーそれじゃあ早速……。環境は……

マザーボード:FOXCONN A7DA
CPU:Phenom X4 940 Black Edition
メモリ:A-Data PC2-6400 1GB×2
ビデオカード:オンボード
です。


大きすぎ ジュリーちなみに、AMDのCPUはクーラーと触れる面積が広いから、シートも広くした方がと思って、コレくらいにしたところ……。

リンダ何かあった?

ジュリーチェック終了後にクーラーを外したら、シールの一部が玉状になって転がってました(液体金属のときと違い、固まっていたので取るのは楽)。AMDのCPUでも1/4くらいで十分でしょう。

※液体金属同様、本製品も電気伝導します。液体化して周囲にこぼれると故障の原因となりますので、使用量に注意してください。

テッシーなるほど。

ジュリーではチェック開始。こちらの計測ツールは「FOX ONE」です。

  アイドル時 高負荷時
低価格グリス 36℃(2556回転) 56℃(3054回転)
シート溶かす前 38℃(2636回転) 60℃(3139回転)
シート溶かした後  34℃(2490回転) 53℃(3054回転)
※カッコ内はファン回転数

リンダ元がCore i7より低温なのに、あまり冷えないのはどういうこと? しかも液体化前は低価格グリスより効率悪いし。

ジュリーおそらく、例の液体化する温度「58℃」が影響するのかも。

テッシーつまり、このシートが威力を発揮するのは58℃以上ってことですか?

ジュリー絶対とは言えませんが。実際に、液体化後を見ると53℃まで下がってるから、ちゃんと溶けてなじめば効果アップする模様。

リンダでも液体化前は60℃よ? 58℃以上になってるしもう溶けてるんじゃ?

テッシーこういった測定ツールの数値は、CPUのThrmal値(CPUが出している温度データ)を読んでるので、実際のシート部分の温度と微妙にずれているのかと思います。

リンダなるほど。だからさっきの液体化作業では、58℃でいいのに80℃まで上げたのね?

ジュリーさすがにそこまで上げれば、シート部分でも58℃未満ってことはまず無いし、溶けますわ。

リンダなるほど了解。とりあえず言えるのは、ちゃんと違うCPUも見たからこの結果がわかったのよ。

テッシー横着はいけませんってことです。

ジュリーマリアナ海溝より深く反省しております。



リンダ今回の結果をまとめると、このシートは熱いCPUをとっても冷やす、それなりのCPUはそれなりに冷やす、って事ね?

テッシーその様です。

ジュリー高温CPUほど良く冷えるってことは、基本的にTDPが高いCPUを使う人向け。 ただし、「兜&刀3クーラー」のような高性能クーラーを持っていると、それだけで冷えるためシートの追加効果が減る可能性があります。無理に併用しなくても大丈夫です。

リンダこのシートは2580円(4/10現在)、しかも1つのCPUには1枚の1/4しか使わないから、Celeron・Athlon x2の様な低価格、しかも熱くないCPUに使うのはもったいないかな?

ジュリーそういうCPUでも、背面の排気ファンがない省スペースケースの方には効果的かと。小さいケースだと、同じCPUやクーラーでも、タワー型ケースより温度が上がりやすいし。

テッシーOC(オーバークロック)に挑戦中で、何度もCPUやクーラーを外すような方にも向いてますね。あとはシートが3枚という事は、3人で買うのも手です。

リンダ3枚……。まだ2枚以上余ってたよね?

テッシーですよね。

ジュリーさっき板で痩せるって言ったばかりですよ。有効に使うのでよろしく。

リンダ痩せるのはゲーム機の板でしょうに。第一熱伝導シートでどうすると?

ジュリー 痩せるかも……。


テッシー このシートは紙じゃないので、体に貼るのはいかがなものかと。
※絶対に真似しないでください。

ジュリー あと、さっき鶴を折ろうとしたらすぐ切れたので、折り紙は無理。曲げる程度なら問題ないですが、余ったシートの保管は、なるべく最初の紙に挟んで広げた状態にしておくように。

テッシー リンダ 地デジの時もそうだけど、仕事中に何しとる!
