玄人志向の4画面表示可能なGeForceGTX570をチェック

ﾃｯｼｰ以前低価格な4画面出力のビデオカードを紹介しましたが、
今回は3D性能が高い4画面出力対応製品が登場しました。

ﾘﾝﾀﾞ今回も玄人志向の製品ね？
　　※以前の4画面出力対応製品紹介記事は　こちら！






パッケージ
ｼﾞｭﾘｰ GF-QUAD-DISP/GTX570/OC
ですの。

ﾘﾝﾀﾞGeForce GTX570だから、3D性能は文句なしね。


製品写真
ｼﾞｭﾘｰ製品形状はご覧のとおり。


補助電源
ﾃｯｼｰなお、本製品は型番にある通り、オーバークロック（OC）です。
消費電力が増えるためか、補助電源コネクタが8＋6ピンとなっています。


出力コネクタ
ｼﾞｭﾘｰ出力コネクタはDVIが４つとMiniHDMIです。
このコネクタについては、特徴があるので後述しますわ。


ﾃｯｼｰではビデオカード単体の性能を、定格製品と一緒に見てみましょう。
使用PCは以下の通りです。
マザーボード：ASRock X79 Extreme4-M
CPU：Core i7 3820
MEMORY：PC3-10600 4GB×4
ハードディスク：HITACHI HDS721050CLA362
電源：850W（80PLUS）
OS：Windows 7 Ultimate 64bit

・3Dベンチマーク
 　3DMark 06　　　：解像度1920×1080、Select Tests「SelectALL」
　3DMark 11　　　：Extreme
　MHFベンチマーク「大討伐」（以下大討伐）：1920×1080

・消費電力（ワットチェッカーで計測）
 　アイドル時：OS起動後、5分ほど放置した状態の数値
　ビデオ負荷　 ：3DMark11のGraphicTEST 1を開始して約5分後の数値
　最大負荷　：ビデオ負荷＋「Prime95」を同時に実行し、約5分後の数値

・3D性能
　 3DMark 06 3DMark 11 大討伐
玄人570 25120 X2006 12528
定格570 24589 X1857 11762


・消費電力
　 アイドル時 ビデオ負荷 最大負荷
玄人570 87W 324W 418W
定格570 89W 326W 420W

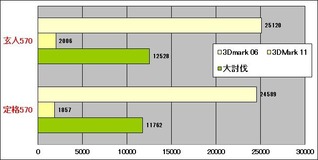

・3D性能グラフ 3D性能

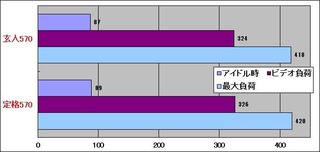

・消費電力グラフ 消費電力グラフ

ﾘﾝﾀﾞさすがにOC版だけあって性能アップしてるわね。

ﾃｯｼｰ消費電力が定格版より低いのが予想外ですね。

ｼﾞｭﾘｰこの定格版はデュアルファンだから、そこに少し電力がとられているはず。
とはいえそれを考えてもOCなのにこの数値は立派。

ﾘﾝﾀﾞ補助電源コネクタを8ピン＋6ピンにする必要ないんじゃ？

ﾃｯｼｰ理論上は上がるはずですので、もしもの際のマージンではないかと。
今見ているこの個体が特に低い可能性もありますが……。

ｼﾞｭﾘｰともかく、定格版と比べ極端に高くなってGTX580に迫る、という事は無さそうですわ。



ﾃｯｼｰでは次に４画面出力を見てみましょうか。

出力コネクタ2
ｼﾞｭﾘｰ本製品で3〜4画面出力にする場合、写真の赤囲みのHDMIかDVI-Iのどちらかで１画面、
そして青囲み内のDVIに残りの2〜3画面を接続する必要があります。
なお、青囲みのDVIは形状こそDVI-Iですが、デジタル専用のDVI-Dなのでご注意を。

1グループ化
ﾃｯｼｰなお、青囲みに接続しているモニタは自動的に１つのグループにされます。
1920×1080のモニタ２つを青囲みに接続した場合、必ず3840×1080になります。

ﾘﾝﾀﾞつまり3〜4画面の場合、赤囲みの1画面と青囲みの1画面（2〜3画面分の1グループ）となるのね。

ｼﾞｭﾘｰ２画面の場合は、赤囲み内のDVIとHDMIの両方につなげるか、
もしくは赤・青囲みにそれぞれ１画面ずつでどうぞ。

ﾃｯｼｰでは夢の４画面に挑戦してみましょうか。

ｼﾞｭﾘｰ1920×1080のモニタを３つ用意して1グループ化（5760×1080）する場合、
モニタのリフレッシュレートが50Hzに対応している必要があるんですが……。

ﾃｯｼｰこれって結構厄介ですよね。
多くのモニタが56Hzから、つまり60Hz対応なんですよ。

　※モニタのスペックにリフレッシュレートと書いていない場合、
　　「垂直周波数」を確認してください。

１＋３画面
ｼﾞｭﾘｰその通り。今回50Hz対応モニタが揃わなかったので、5760×1080は出来ず＞＜
60Hzモニタだと、1920×1080の製品でも1280×1024までになり、3840×1024になる訳です。

ﾃｯｼｰえ〜。

ｼﾞｭﾘｰ無念でござる＞＜

ﾘﾝﾀﾞあと、GeForceのドライバもは付属の「285.54」使う必要があるのね。

50Hz
ﾃｯｼｰ今回は残念な部分もありましたが、
逆にフルHDモニタで4画面にしたい方は、必ず50Hz対応が必要という事が分かったのは収穫です。
　　※箱の裏面にも50Hzと書いてあります。

ｼﾞｭﾘｰ３画面（1＋2画面）までなら60Hzでも大丈夫ですので＞＜



ﾃｯｼｰでは本日はここまでですね。

ｼﾞｭﾘｰﾘﾝﾀﾞ まだだ、まだ終わらんよ！

ﾃｯｼｰ何ですか？

ﾘﾝﾀﾞ私たちの戦いはこれからなのよ。NEVER ENDよ！

ﾃｯｼｰとは言っても……。

ｼﾞｭﾘｰ我らは、はてしなく遠い４画面表示への坂をのぼりはじめたばかりなのです。
ﾃｯｼｰそれだと最終回じゃないですか、しかも打ち切り……。

ｼﾞｭﾘｰ パーツの犬
5760×1080表示に挑戦編　未完
